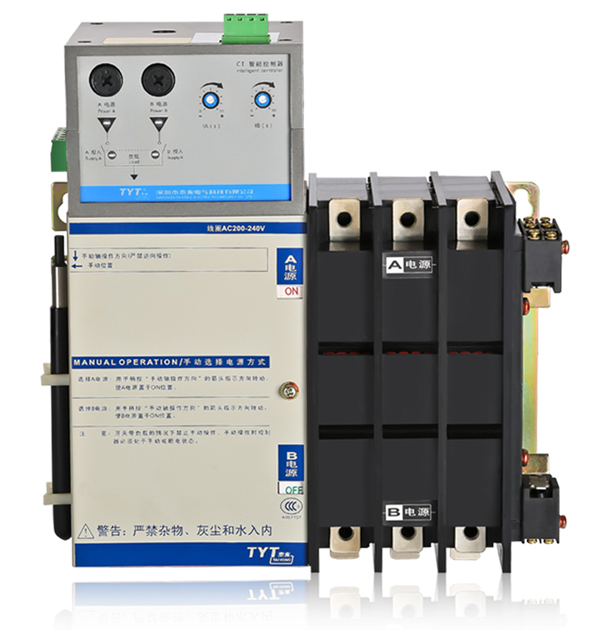

RKQ6TII、III泰永型双电源开关

一、产品组成

控制器：用于检测电源电路质量并发出转换指令，C系列控制器具有CI~C800八种类型智能控制器；

驱动部分：双电源实现转换的动力源，TBBQ3系列专用PC级采用励磁式电磁驱动；

开关本体：决定了双电源的电气性能，TBBQ3系列专用PC级一体化积木式设计。

二、功能特点

● 一体化设计

开关本体采用积木式结构，体积小、重量轻，可节省安装空间，满足客户各种不同用途的需要。

● 动力源

TBBQ3采用励磁式电磁驱动，线圈瞬间吸合完成转换功能，可靠性更高，速度更快，可以保证很高的同步性；

● 传动机构

TBBQ3采用可靠的连杆机构传递动力，重要的转动部分采用轴承，所有受力大的运动零部件，均采用表面氮化处理，防腐、耐磨；

● 保持机构

采用一个机械锁扣，在开关接通状态下将主触头可靠锁定在设计的位置，机构只在瞬间通电时转换，保持状态无需点恩能够，只有在控制器检测出电源有故障，给脱扣线圈发出指令时，机械锁扣爱能脱扣；

● 触头接触方式

TBBQ3采用拍合式动静触头连接，动静触头能够快速分励，有利于触头灭弧；

● 触头结构

动触头采用弧面，静触头采用平面的结构，有利于灭弧和保证可靠的接触压力；

● 触头压力

TBBQ3每一个触头都有独立的弹簧提供压力，触头压力大，可保证接触面积、抵抗电磁力、保证导电能力与承受较大的短路电流；

● 触头开距

TBBQ3电气间隙和爬电距离是断路器的1.5和1.8倍，可以可靠防止转换瞬间电源叠加的危险；

● 导电和散热

TBBQ3采用多个独立的触头，保证触头接触面积和散热，有利于长期通电的可靠性；

● 触头材料

考虑了ATSE触头长期处于断开状态，暴露在空气中可能带来的危害，采用了银合金触头，兼顾导电、耐弧和防腐性能；

● “V”型控制机构

保证亮度电源不可能同时接通；

● 灭弧方式

TBBQ3配备独立灭弧罩，630A以上产品设计有专门的引弧触头，能够快速的将弧熄灭。

三、产品亮点

中性线重叠技术，国内首创、国际领先；

在实际电路中双电源切换时，N极与其他三极同时切换时由于三相不平衡，负载产生较大的反向电动势、线路残余电压与电源电压不同相位等情况会导致领先电位发生漂移，可能直接导致重要负荷发生故障，所以常规的ATSE结构无法满足中性极在转换过程中闭合转换的要求。

泰永国内首创的中性线重叠转换功能模块，很好的解决了传统双电源在切换过程中中性线腾空引起的零地电位漂移现象，消除了因零地电位漂移可能发生的安全隐患问题。

● 应用领域

具有中性线重叠技术的双电源自动转换开关被广泛的应用于金融中心、计算机中心、轨道交通、工矿行业、通讯系统、会展及体育场馆等经济供电场所。

四、执行标准

● IEC60947-6-1《低压开关设备和控制设备：第6部分第1篇 自动转换开关电器》

● GB 14048.1-2012《低压开关设备和控制设备 第1部分：总则》

● GB/T 14048.11-2016《低压开关设备和控制设备 第6-1部分：多功能电器 转换开关电器》

● CCC认证

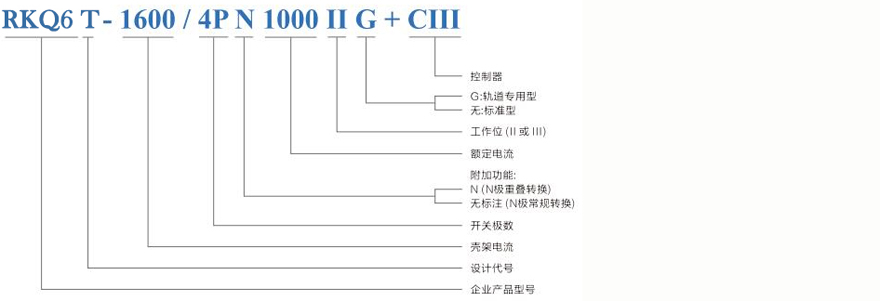

五、型号说明

注：

1、需要选配C系列智能控制器；

2、产品尺寸按额定电流划分；

3、1600A-5000A壳架具有N极重叠转换功能，G轨道专用型无N极重叠转换及抽出带旁路功能；

4、N极重叠转换仅提供4P产品。

六、技术参数

壳架电流（A）Inm		100				250				400		1600			3200		5000
额定电流（A）Ie		16、25、40、63		80、100		125		160、200、250		320、400		630、800	1000、1250	1600	2000、2500	3200	4000	5000
产品分类	标准型	●		●		●		●		●		●	●	●	●	●	●	●
	N极重叠转换型	-		-		-		-		-		●	●	●	●	●	●	●
	G轨道专用型	●		●		●		●		●		●	●	●	-	-	-	-
额定电压（V）Ue		AC400
额定频率Hz		50/60
极数（P）		2、3、4										3、4
接线方式		板前										板后
操作电流（A）	110V AC/DC	6		6		6		8		12		16	24	28	20	24	32	32
	220V AC/DC	3		3		3		4		6		8	12	14	10	12	16	16
脱扣电流（A）	110V AC/DC	1.4	-	1.4	-	1.4	-	1.4	-	2	-	2.4	3	4	4	4	4	4
	220V AC/DC	0.7	-	0.7	-	0.7	-	0.7	-	1	-	1.2	1.5	2	2.5	2.5	3	3
额定短时耐受电流Icw（kA）		5		5		5		10		12.5		32	32	32	50	50	50	50
额定限制短路电流Iq	以断路器保护时可达值（kA）	35		35		35		50		65		65	-	-	-	-	-	-
	以熔断器保护时可达值（kA）	100		100		100		120		120		120	120	120	120	120	200	200
接通与分断能力		6Ie(AC-33i,cosφ = 0.5) 10Ie(AC-33i,cosφ = 0.5)										6Ie(AC-33i,cosφ = 0.5)
本体开关转换时间（ms）≤		75		75		75		75		80		130	140	140	200	200	220	220
寿命（次）	电气寿命	6000		6000		6000		6000		6000		6000	6000	6000	6000	6000	3000	3000
	机械寿命	10000		10000		10000		10000		10000		10000	10000	10000	10000	10000	10000	10000
操作循环次数（次/小时）		120		120		120		120		120		120	60	60	30	30	30	30
电器级别		专用一体化PC级
使用类别		AC-33iA AC-33B										AC-33iA
符合标准		GB/T 14048.11-2016
主触头工作位置数		三位/两位										三位	三位	三位	三位	三位	三位	三位
控制器	CI	●										-	-	-	-	-	-	-
	CII	●										-	-	-	-	-	-	-
	CIII	●										●	●	●	●	●	●	●
	CIV	●										●	●	●	●	●	●	●
	CH3	●										●	●	●	●	●	●	●
	CH4	●										●	●	●	●	●	●	●
	CH5	●										●	●	●	●	●	●	●
	C800	●										●	●	●	●	●	●	●

（1）2P：单个相线和N线；3P：L1、L2、L3；4P：L1、L2、L3、N。

（2）两位：指开关本体只在常用电源和备用电源两个位置；

（3）三位：指开关本体有常用电源、备用电源和停止三个位置；

（4）N极重叠转换仅限提供4P产品；

（5）2P产品额定电压AC230V；

（6）抽出式带旁路产品全部为板后接线。
