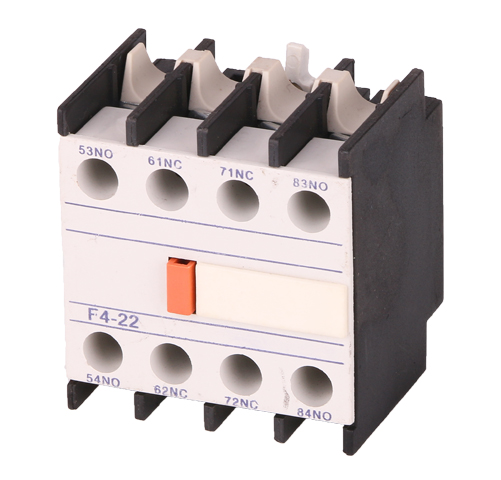

F4辅助触头组

产品概述：
F4-11辅助触头组，以及F4-40 F4-22 F4-31 F4-13 F4-04 F4-20 F4-02 ,LA2-，LA3-D空气延时头都是配合JZC4，CJX2系列产品的配套附件，可增加不同的功能组合成延时接触器，可逆接触器，星三角起动器,辅助触头

组合方式:
F4系列辅助触头可安装于JZC4系列接触式继电器顶部，作为扩大触头对数之用辅助触头组采用滑动摩擦接触接触功能，保证电路可靠接通，F4系列辅助触头组分8个规格，F4-11、20、13、31、22等。
触头数量F4-40常开NO:4常闭NC:0
F4-22常开NO:2常闭NC:2
F4-04常开NO:0常闭NC:4
F4-20常开NO:2常闭NC:0
F4-11常开NO:1常闭NC:1
F4-02常开NO:0常闭NC:2
F4-31常开NO:3常闭NC:1
F4-13常开NO:1常闭NC:3
F4(LA1-D)系列辅助触头组,
LA2-D,LA3-D空气延时头

主要技术参数:

额定绝缘电压V	约定发热 电流A	最小负载 （可靠工作）	额定控制功率		电寿命 (次数X104)	机械寿命 (次数X104)	操作 频率h-1	线圈电压 V（AC）
			DC	AC
660	10	6V×10mA	DC-11 220V 33W DC-13 50W	AC-11 380V 300VA AC-15 400VA	120	1000	3000	24.(36).18.110 (127).220.380

型号及触头对数对照表:

型号	触头对数		型号	延时范围	延时触头数量
	常开	常闭	LA2-D20	0.1-3S	NO+NC
F4-11	1	1	LA2-D22	0.1-30S	NO+NC
F4-20	2	0	LA2-D24	0.1-180S	NO+NC
F4-02	0	2	LA3-D20	0.1-3S	NO+NC
F4-13	1	3	LA3-D22	0.1-30S	NO+NC
F4-31	3	1	LA3-D24	0.1-180S	NO+NC
F4-22	2	2	注：LA2-D 为通电延时 LA3-D 为断电延时
F4-40	4	0
F4-04	0	4
