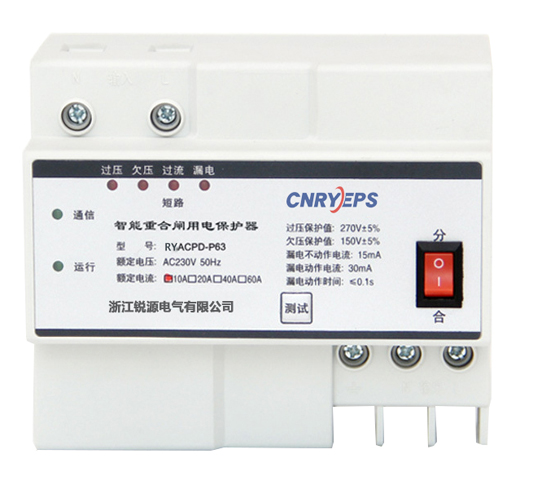

RY-ACPD-P63自动重合闸电源保护器

用途 Puroose
   适用于交流50Hz/60Hz,额定电流至63A线路中，作为线路及设备的过电 压、低电压、过流/短路、漏电等保护。
   适用于各种环境下的用电设备,如通信基站、直放站、视频监控、平安城 市、有线电视、数字电视、网络交换机、光端机、气象遥测站、地震监测台 等场所。



功能 Function
○ 合闸前检测：自动重合闸电源保护器在合闸前对线路进行检测，输入过欠压、漏电、短路，任一故障存在都不合闸，在事故发生前阻止了事故的发生。
○ 过压保护：当输入端零火线间的电压大于280V或设置值时，本开关跳闸保护。
○ 欠压保护：当输入端零火线间的电压小于140V或设定值时，本开关跳闸保护。
○ 过流保护：当供电流大于或等于额定电流1. 15倍，出现持续3秒钟以上的过电流时，本开关跳闸保护。
○ 短路保护：当供电电流大于等于3倍额定电流，本开关在0.1秒内保护动作，跳闸切断供电。
○ 漏电保护：线路发生超过设定的漏电或人身触电时，自动重合闸电源保护器在0. 1秒内断开，保证了人身安全。
○ 零线断开保护：外部零线松动或被剪断后,三相电压不平衡到一定值,保护器分闸动作保护。
○ 断电时自动断开：线路断电时自动断开，重新来电后检测到供电正常则自动合闸通电。
○ 智能漏电识别：在合闸前自动检测供电线路电压、零线断开等，任何故障存在，则拒绝合闸供电。

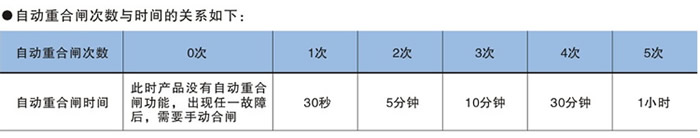

○ 自动重合闸：上述故障发生跳闸后，一定时间间隔后自动重新合闸通电。
○ 自动保存跳闸信息：自动保存跳闸时的各种信息，包括跳闸时间、跳闸类型（原因）、电压、电流、漏电电流等信息。为故障分析提供依据。
○ 声光故障报警：上述保护断开的同时，不同的指示灯亮，指示相应的故障类型，同时声音报瞀声响。



工作环境条件 Working environment condition
温度：-20℃~55℃
○ 贮存温度：-45℃~80℃
○ 湿度：≤95%Rh
○ 大气压力：70kPa~106kPa
○ 体积：106×92×70mm



主要技术参数 Main technical parameters
○ 额定电压：AC220V   50/60HZ
○额定输出电流：IN≥□10A   □20A   □45A   □63A
○漏电保护值：30mA
○过压保护值：AC220-280V
○欠压保护值：AC145~220V
○过流保护设定范围：1A~63A
○短路保护电流：≥3In
○本机功耗：＜3W
○工作电压范围：AC140V~320V
○漏电保护动作时间：≤0.1S
○过压保护动作时间：2~5S
○过压保护动作时间：2~5S
○ 过流保护动作时间：2~5S
○短路保护动作时间：在0.1S
○防雷性能：在L-N间加1.2/50us（8/20us）组合波，2kV不产生误动作，6kV不损坏

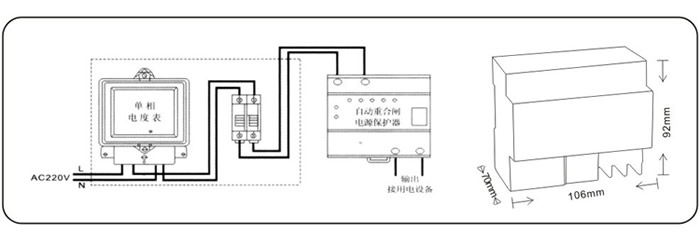

接线图和外形尺寸图 The wiring diagram figure and shape size
